Назначение:

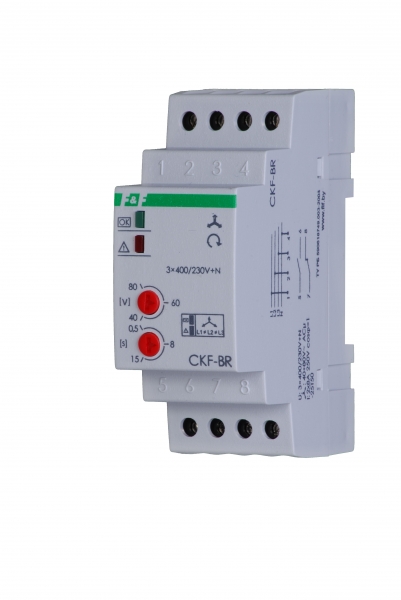

Автомат защиты электродвигателей CKF-BR предназначен для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, асимметрии напряжения, нарушения чередования фаз.
Принцип работы:
Если напряжение в пределах нормы, контакты исполнительного реле замкнуты и на контактор управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Выключение в случае асимметрии напряжения происходит с регулируемой задержкой 0,5-15 сек.
В случаях отсутствия хотя бы одной из фаз, асимметрии напряжения, нарушения чередования фаз изделие выключается с задержкой 0,1 сек.
Включение происходит автоматически после восстановления сетевого напряжения питания.
Монтаж:
- Отключить питание;
- Подключить: зажимы 1, 2, 3 к входным зажимам контактора, зажим 4 к нулевому проводу;
- От катушки контактора отключить провод управления и подключить его к зажиму 5, свободный вывод катушки к зажиму 6;
- Включить питание;
- нормальная работа - горит зеленый;
- асимметрия напряжения или отсутствие фазы -светодиоды не светятся;
- нарушение чередования - горит красный светодиод (поменять местами провода на зажимах 1 и 2).
- Проверить работу реле, отключая напряжение в отдельных фазах.
- Изделие входит в рабочий режим через 4 сек. после подачи напряжения питания.
Технические данные:
| Параметр | CKF-BR1 |
|
Напряжение питания, В:
|
3x400/230+N:50Гц
|
| Максимальный ток катушки контактора, А: |
2 |
| Контакты:Z-замыкающий, P-переключающий, R-размыкающий |
1Z+1R |
|
Сигнализация питания:
|
зеленый светодиод
|
| Сигнализация аварии: |
красный светодиод |
| Максимальная асимметрия напряжения, В: |
40-80 (регулируемая) |
| Гистерезис: |
5 |
|
Напряжение отключения, В:
-при падении напряжения в фазах
-при повышении напряжения в фазах
|
-
-
|
| Задержка отключения,с: |
0,5-15 |
|
Диапазон рабочих температур, °С:
|
от -25 до +50
|
|
Потребляемая мощность, Вт:
|
1,6
|
|
Габариты (ШхВхГ),мм:
|
35х90х65
|
|
Тип корпуса (см. Приложение 1):
|
2S
|
|
Подключение:
|
винтовые зажимы 2,5 мм2
|
1 Контакты реле позволяют выдавать информацию об аварийном отключении электродвигателя
