- Фильтры-осушители с антикислотными свойствами серии BCD имеют герметичную конструкцию и могут использоваться во всасывающих линиях для очистки холодильных систем и систем кондиционирования воздуха от продуктов сгорания двигателя компрессора и других сервисных работах.
Твердый сердечник фильтра, состоящий из активированного алюминия и материала типа «молекулярное сито», способен поглощать вредные кислоты и воду. Предлагаемые фильтры-осушители серии BCD выполнены под соединение пайкой и ограничены шестью типоразмерами.
Фильтры-очистители серии BCDF имеют герметичную конструкцию и могут использоваться во всасывающих линиях для очистки холодильных систем и систем кондиционирования воздуха от механических загрязнений.
В металлическом корпусе установлены несколько рядов сеток и картриджный сердечник фильтра, фильтрующие элементы которого способны эффективно очищать систему от механических частиц размером до 15 микрон.

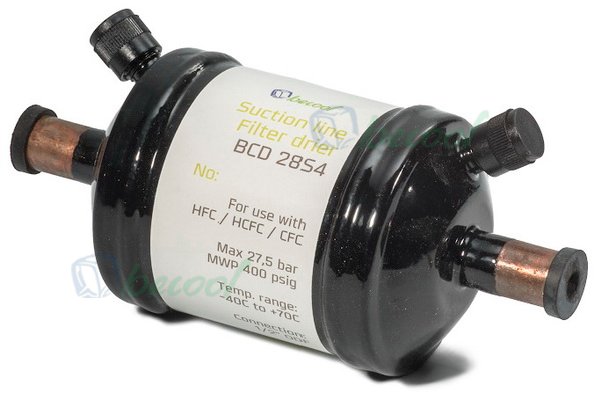

Фильтр-осушитель антикислотный на всасывающую линию серии BCD
BCD-28S3 N, BCD-28S4 N, BCD-28S5 N, BCD-216S6 N, BCD-230S7 N, BCD-230S9 N.
| Расшифровка маркировки фильтра-осушителя BCD-283S |
ВСD
ВСDF
|
Фильтр-осушитель антикислотный на всасывающую линию
Фильтр-очиститель на всасывающую линию |
| 2 |
Модификация фильтра |
| 8 |
Размер фильтра (объем фильтра в кубических дюймах) |
| 3 |
Соединительный размер в восьмых долях дюйма |
| S |
Пайка |
Таблица номинальной производительности
| Модель |
Код заказа |
Присоед, размеры |
Длина L,
мм |
Диаметр D,
мм |
Номинальная производительность*, кВт |
Производительность по кислоте, г |
| R 22/R 407C/R 410A |
R 134a |
R 404A/R 507 |
|
071200 |
3/8 |
145 |
67 |
6,0 |
3,5 |
4,5 |
3,5 |
| BCD-28S3 N |
0112001 |
|
071201 |
1/2 |
145 |
67 |
10,0 |
5,5 |
8,0 |
| BCD-28S4 N |
0712011 |
|
071202 |
5/8 |
145 |
67 |
14,5 |
9,0 |
12,5 |
| BCD-28S5 N |
0712021 |
|
071203 |
3/4 |
163 |
80 |
20,0 |
12,0 |
17,0 |
7,8 |
| BCD-216S6 N |
0712031 |
|
071204 |
7/8 |
240 |
80 |
26,0 |
16,0 |
22,0 |
16,2 |
| BCD-230S7 N |
0712041 |
|
071205 |
1 1/8 |
245 |
80 |
31,0 |
20,0 |
27,0 |
16,2 |
| BCD-230S9 N |
0712051 |
* номинальная производительность определена при температуре кипения То = 4 С, перепаде давления на фильтре dP = 0,21 бар
Файл откроется на новой странице в формате PDF..
Фильтры-очистители серии BCDF
Таблица номинальной производительности BCDF
| Модель |
Код заказа |
Присоед, размеры |
Длина L,
мм |
Диаметр D,
мм |
Номинальная производительность*, кВт |
Минимальный размер
фильтруемых частиц |
| R 22/R 407C/R 410A |
R 134a |
R 404A/R 507 |
|
071206 |
1 3/8 |
277 |
90 |
84,0 |
59,0 |
69,0 |
0,015 |
|
071207 |
1 5/8 |
277 |
90 |
86,5 |
64,0 |
72,5 |
0,015 |
* номинальная производительность определена при температуре кипения То = 4 С, перепаде давления на фильтре dP = 0,21 бар
Файл откроется на новой странице в формате PDF..
Назначение и технические характеристики:
- Минимальное падение давления благодаря внутренней конструкции.
- Высокая кислотно - и влагопоглощающая способность.
- Два клапана Шредера для замера падения давления на входе и выходе из фильтра.
- Медные трубки для пайки.
- Фильтрация частиц до 15 мкм.
- Рабочий диапазон температур: -40 С ... +70 С.
- Максимальное рабочее давление: BCD - 35 бар, BCDF - 31 бар.
- Высокая антикоррозионная защищенность внутренних и наружных поверхностей фильтра.
 Совместимость со всеми хладагентами CFC, HCFC, HFC.
Место установки и монтаж:
- Фильтр-осушитель BCD/F должен быть установлен как можно ближе к компрессору на всасывающей линии, но перед виброгасителем.
- Необходимо защитить корпус фильтра от прямых солнечных лучей и вибрации.
- Не следует спешить удалять герметичные заглушки для предотвращения попадания внутрь фильтра влаги и грязи.
- Установку манометров на сервисные порты следует делать осторожно, ограничивая крутящий момент на ключе во избежании разрушения сварного соединения штуцера с корпусом фильтра.
- Стрелка на шильде фильтра указывает направление потока. Установка в обратном направлении снижает поглощающую способность фильтра и увеличивает падение давления при прохождении хладагента через фильтр и может привести к разрушению внутренних частей фильтра.
- При пайке направляйте пламя горелки от фильтра во избежание его перегрева. Используйте мокрую ветошь или теплоотводящую пасту.
- Если общий вес фильтра-осушителя BCD/F может привести к вибрации трубопроводов и к поломке соединений, необходимо закрепить корпус фильтра специальными кронштейнами.
Рекомендации по обслуживанию:
- Всегда меняйте фильтр, если поглотительная способность существующего упала.
- Рекомендуется изолировать корпус фильтра для уменьшения перегрева всасываемого газа.
