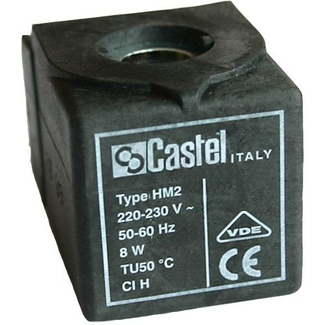

Катушка переменного тока к соленоидным вентилям Castel HM2
Нормально закрытые соленоидные клапаны Castel работают с катушками следующих типов:
• HM2 переменного тока (номера по каталогу 9100—9105);
• CM2 переменного тока (номер по каталогу 9110);
• HM3 переменного и постоянного тока (номер по каталогу 9120);
• HM4 переменного тока (номер по каталогу 9160).
Нормально открытые соленоидные клапаны Castel работают только с катушками типа HM3 постоянного тока.
Для того чтобы использовать нормально открытые соленоидные клапаны при напряжении переменного тока 220 В, в Castel разработана специальная катушка RAC (код 9120/RD6) на 220 В, которая должна применяться исключительно со штекером-выпрямителем 220 В переменного тока (код 9150/R45).
Обмотки катушек выполнены из медной проволоки в соответствии со стандартом IEC 85 (класс изоляции H, температура пробоя 180 °C). Корпус катушки обработан диэлектриком и водонепроницаемой смолой, что гарантирует надежную изоляцию.
Электромагнитные катушки должны быть заземлены. Резиновые прокладки на верхнем и нижнем концах катушки гарантируют защиту обмотки от влаги. Катушки HM2 и HM3 могут использоваться со всеми штекерами, производимыми Castel, кроме штекеров кода 9155/R01. Степень защиты, гарантированная системой «катушка (HM2, HM3) + штекер», — IP65.
Катушки HM4 предпочтительно использовать со штекерами кода 9155/R01. Степень защиты систем «катушка HM4 + штекер 9155/R01» — IP65/IP68.
Катушки HM4 также могут использоваться со штекерами серий 9150 и 9900. Степень защиты этой системы — IP65.
Разъемы катушек HM2 и HM3 или HM4 состоят из двух клемм питания типа Faston и одной клеммы заземления. Катушки типа CM2 комплектуются кабелем (длина 1 м).
Конструкция таких катушек подходит для применения в тяжелых условиях эксплуатации.
Максимальная температура окружающей среды при работе катушек всех типов равна 50 °C.
